VOC-HP21 & VOC-CP21
K/#FV101A
K/#101 Series


K/#FV101A

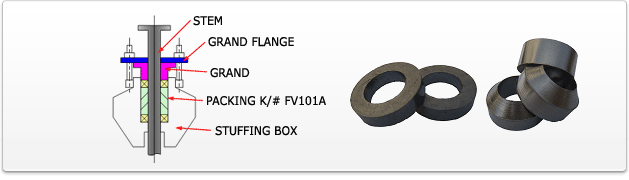

석유화학장치 산업에 사용되는 밸브의 Stuffing Box에 사용되는 저밀도 Graphite를 포함하는 VOC PACKING은 Grand Flange가 눌려질 때 Stuffing Box 내경 및 Stem 외경으로 이동하여 ID와 OD 사이의 Sealing 효과를 증가
시킨 우수한 제품이다.

이 제품은 단조 Valve와 같은 Stem 및 Stuffing Box가 비교적 작은 Size에 적용이 된다.




구 성 특 성

1) 상.하단

- Inconel Wire Insert Graphite Braid 삽입으로
  압축하여 견디는 힘 및 고온에서의 제품성능 향상

2) 중간단

- 여러 개의 저밀도 Graphite Mold Packing으로
  구성되어 저응력완화 특성에 의한 운전 중 각종
  진동 등에 의한 변화와 열경화 현상이 없어 1회
  장착 후 반영구적인 사용으로 유지, 보수비가 적게 듦

- SQ. Type이 아닌 일정한 각을 적용하여
  적은 장착 Torque에서도 Sealing성을 확보함

- Inconel Wire Insert Graphite Braid 사용으로
  고온 고압에서의 우수한 Sealing 성능 보장

- Graphite 의 Crush 현상, 산화현상 및 침투누설을 방지

- 치수 안정성이 우수

- 일정각도의 경사면을 형성 함 으로서 Gland Ring에
  의한 조립 체결 시 저부하 하중으로 우수한 기밀성을
  확보

- 10,000 Cycle Test 후 누설량 50ppm 이하

- Low Tightening Torque, Low Handle Torque

- Valve Stem의 부식 방지(Corrosion Inhibitor)



성능




  < K/# FV101A 성능시험 >



TEST VALVE

800# 1 1/2"

TEST FLUID

Helium Gas ( Leak Check : Helitest 969-3570 )

CYCLE

10,000 sec (Helium Gas LEAK량/1sec)

PRESSURE

10.5kgf/cm2

TEMPERATURE

Room Temp.

HANDLING

1,000 Cycle/1회

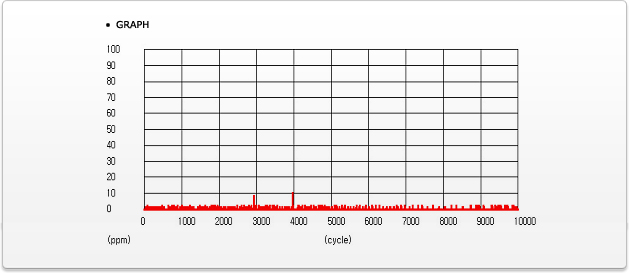

* VERTICAL : Helium Gas 누설량 [ ppm ]
* HORIZONTAL : 시간 [ sec ]
