Hiflex Metal Gasket |
|
| |
 |
 |
 |
Hiflex Metal Gasket은 Graphite, Metal O-Ring, Metal Clad, Spiral Wound Gasket( or Corrugated Metal)의 조합체로서, 기존의 Spiral Wound Gasket과 같은 Size에서도 높은 체부력과 복원력으로 고온,
고압에서의 Sealing 향상을 가져온 제품이다.
당사에서는 ASME/ANSI B16.5 뿐만 아니라 ASME/ANSI B16.47 Series "A" & "B" 의 모든 치수범위에서 제작이 가능하다.
또한 JIS , DIN 등의 기타 규격의 Flange에 적용 가능한 제품 제작도
가능하며, 3000mm 이상의 Diameter를 가지는 제품의 제작도 가능하다. |
| |
|
|
|
| |
Raised face, Male-Female , Tong & Groove 등의 다양한 Flange에 적용가능하며, Round 및 Oval , Square 등의
형상으로 제작 가능하다. 또한 열교환기 등에 적용 되는 Partition Bar의 적용 또한 가능하다. |
|
| |
|
| |
|
 |
1) Graphite |
Flange와 Gasket 접면의 Sealing Surface 손상부분을 보완하고 Sealing
성능을 향상시킨다. |
2) Metal Clad |
Gasket Sealing Part인 Spiral Wound Gasket과 Metal O-Ring에 Metal Clad를 적용하여 일체형으로 제작함으로써 Gasket Filler의 부식현상과 Guard Ring의 손상 및 이탈현상, Gasket Filler의 이탈현상을 보완하고 Gasket이 압축될 때 압착되는 현상을 억제시킨다. |
3) Metal O-Ring & Spring |
기존의 Spiral Wound Gasket에 사용되었던 Inner Ring과 Outer Ring을
대체하여 Gasket 압축 시, 내.외경 방향으로 팽창되는 것을 흡수하여 복원력을 향상시킨다. |
4) Spiral Wound Gasket |
복원력과 내압축성의 취약한 문제를 해소하기 위하여 기존의 V - Type이
아닌 새롭게 고안된
W - Type 구조로써 고온.고압과 두께 편차조건하에서도 Sealing 효과를 극대화 한다. |
5) 일체형 Body |
Spiral Wound Gasket에 사용되는 Guard Ring에 대하여 이 부분이 차지하던 폭만큼을
Metal O-Ring을 사용하여 Sealing 면으로 전환하고, 이 부분을
다시 Metal Clad를 이용하여 일체형으로 제작하였기 때문에 동일한 Size의 Spiral Wound Gasket에 비해 Sealing 폭이 넓어 졌으며, 이로 인해 압축.
복원특성 및 Seal 성능이 향상되었고, 고 하중에서도 충분한 탄력성을 갖게
된다. |
|
| |
|
| |
 |
|
|
| |
|
| |
|
 |

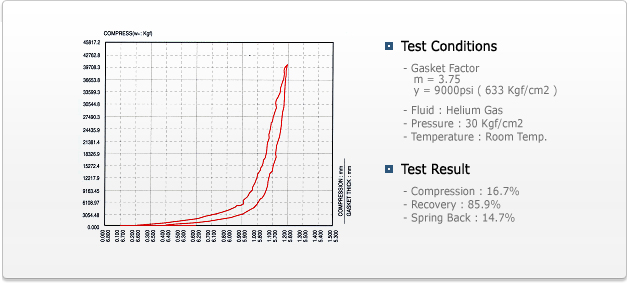

Hiflex Metal Gasket 적용 |
| |
|
| |
 |
Flange Standard |
|
| |
ASME/ANSI , DIN, JIS, BS..... 및 열교환기 등의 비규격 Flange |
| |
|
|
| |
|
Service Temperature |
|
| |
240℃ ~ 650℃ |
| |
|
|
| |
|
Working Pressure |
|
| |
350 kgf/cm2 |
| |
|
|
|
| |
|
| |
|
|
Hiflex Metal Gasket 제품별 사용 환경 |
| |
|
| |
1. Hiflex G-10 Series |
| |

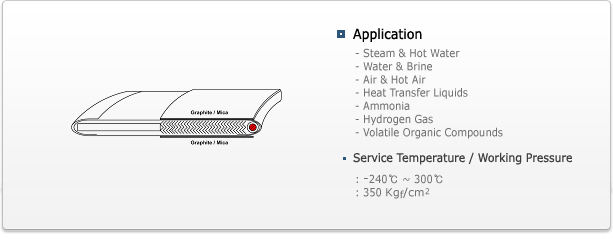

① Hiflex G-10 |
| |
W Type의 Spiral Wound Gasket이 적용된 Hiflex G-10은 ASME B16.5 NPS 4“이하의 좁은 Sealing면에
적용 가능 합니다. 초저온, 고온 및 고압에서의 사용이 가능한 제품으로 우수한 복원력으로 인한 Flange의 진동 및 수축, 팽창의 환경에 적합하다. |
| |
|
| |
 |
| |
| |

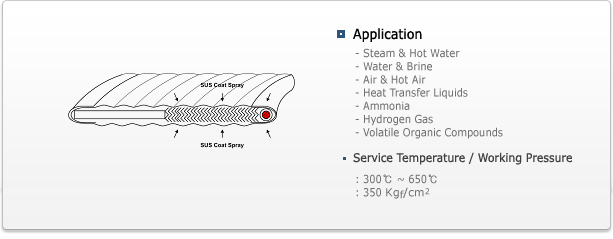

② Hiflex G-11
|
W Type의 Spiral Wound Gasket이 적용된 Hiflex G-11은 ASME B16.5 NPS 4“이하의 좁은 Sealing면 및
접착제의 사용이 불가능한 고온, 고압에서의 사용이 가능한 제품으로 우수한 복원력으로 인한 Flange의 진동 및 수축, 팽창의 환경에 적합하다. |
| |
 |
|
| |
| |
2. Hiflex G-20 Series
|

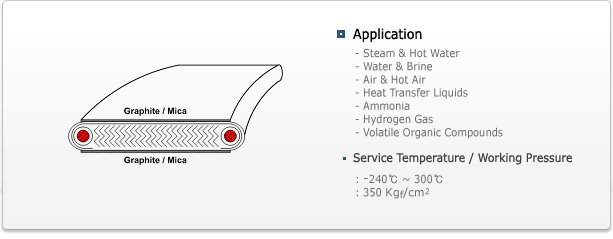

① Hiflex G-20
|
W Type의 Spiral Wound Gasket이 적용된 Hiflex G-20은 접착제의 사용이 불가능한 고온 및 고압에서의
사용이 가능한 제품으로 우수한 복원력으로 인한 Flange의 진동 및 수축, 팽창의 환경에 적합하다. |
| |
 |
|
| |
| |

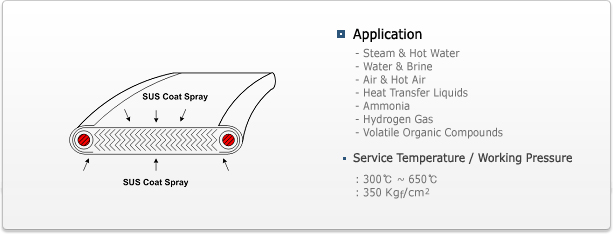

② Hiflex G-21
|
W Type의 Spiral Wound Gasket이 적용된 Hiflex G-21은 초저온에서 고온 및 고압에서의 사용이 가능한 제품으로 우수한 복원력으로 인한 Flange의 진동 및 수축, 팽창의 환경에 적합하다. |
| |
 |
|
| |
| |

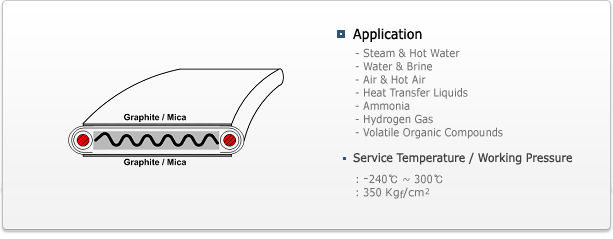

③ Hiflex G-22
|
Corrugated Type의 Metal이 적용된 Hiflex G-22은 초저온 및 고온, 고압에서의 사용이 가능한 제품으로 낮은 Bolt Load로 사용이 가능하며, Hiflex G-21의 적용이 불가능한 얇은 두께의 Gasket 사용이 요구 될 때 사용된다. |
| |
 |
|
| |
| |

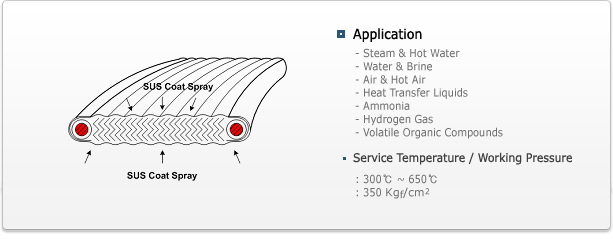

④ Hiflex G-23
|
Corrugated Type의 Metal Clad가 적용된 Hiflex G-23은 Hiflex G-21보다도 높은 압축률을 요구하는 곳에
사용이 가능하며, 고온에서의 사용에서 우수한 성능을 발휘한다. |
| |
 |
|
|
|
|
| |
|
