Ring Joint Gasket은 고온고압 증기, 오일, 가스, 용제 등의 Process Line의 배관을 비롯하여 고압 용기, 탑조류, 밸브본넷 등의 진공에서
부터 1000kgf/cm2 이상의 범위까지 사용할 수 있다.

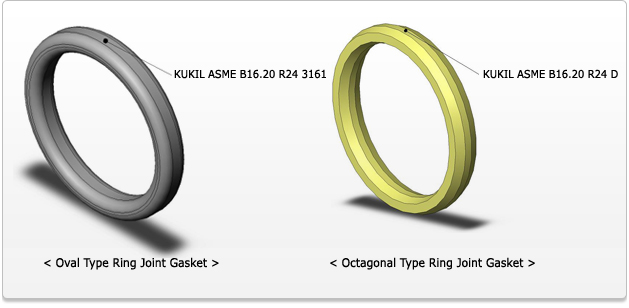

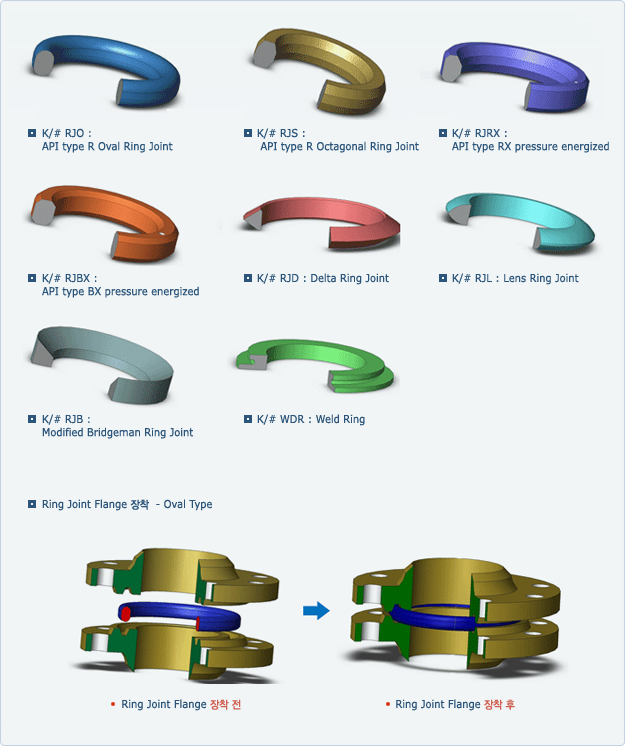

대표적인 형상에는 Oval과 Octagonal이 있는데 이는 일반적으로 최대 350kgf/cm2 의 압력 범위 까지 사용 가능하고, 그 이상의 고압용에는 BX형이 있다. Oval과 Octagonal의 경우 Flange Groove의 변형에
있어서 Oval이 크다.
이것은 Flange의 체결압력이 증가하여 일정한 압력에 도달 할 때까지 볼트의 신장과 더불어서 Gasket 자체도 변형하며 선접촉에서 면접촉
으로 이행하는 결과 때문이다. |
