Insulation Kit |
|
| |
|
| |
|
| |
|
 |
KINS-LA / KINS-LB |
| |
|
| |
 |
|
|
|
KINS-LA은 반원모양의 Rubber Seal을 이용한 Insulation Gasket 이다. Groove가 가공된 Gasket Core에 반원형태의 Rubber Seal이 자리하여 진공 뿐만 아니라 다양한 압력범위에서 적용 가능하다. 전기적 보호가 필요한 Flange의 절연, 서로 다른 재질의 사용으로 접촉부식이 우려되는 곳에 적용 가능하며, Rubber의 재질은 사용유체에 따라 여러 가지로 제작 가능하다. |
|
| |
| |
|
 |
KINS-LA의 구성 |
| |
|
| |
Insulating Gasket |
Insulating Sleeve |
Insulating Washer |
Metal Washer |
 |
 |
 |
 |
* Insulating Core Material
- GRE NEMA G-11
* Sealing Material
- Neoprene Rubber |
* Insulating Material
- GRE NEMA G-11 |
* Insulating Material
- GRE NEMA G-11 |
* Zinc-Plated Steel
- Carbon Steel |
|
|
| |
| |
|
|
KINS-LB의 구성 |
| |
|
| |
Insulating Gasket |
Insulating Sleeve |
Insulating Washer |
Metal Washer |
 |
 |
 |
 |
?Insulating Core Material
- Cotton Cloth Phenolic
* Sealing Material
- Neoprene Rubber |
* Insulating Material
- Cotton Cloth Phenolic |
* Insulating Material
- Cotton Cloth Phenolic |
* Zinc-Plated Steel
- Carbon Steel |
|
|
|
| |
| |
|
| |
|
|
KINS-HA |
| |
|
| |
 |
|
|
|
KINS-HA은 Teflon을 이용한 Insulation Gasket 이다. 절연재가 Coating 된 Metal Core에 Groove를 가공하여 진공 및 고압에서의 사용이 가능한 제품이다. 전기적 보호가 필요한 Flange의 절연, RTJ & RF Flange의 사용, 서로 다른 재질의 사용으로 접촉부식이 우려되는 곳에 적용 가능하고, Teflon의 경우 단독으로 적용 하며, Flange 하중 및 Bolt Torque 에 대한 반발탄성을 이용한 Spring-Energized Seal 형태로도 적용이 가능하다. |
|
| |
| |
|
|
KINS-HA의 구성 |
| |
|
| |
 |
 |
 |
 |
* Metallic Core
- SUS316L
* Insulating Material
- GRE NEMA G-11
* Sealing Material
- PTFE with Spring-Energized |
* Insulating Material
- GRE NEMA G-11 |
* Insulating Material
- GRE NEMA G-11 |
* Zinc-Plated Steel
- Carbon Steel |
|
|
| |
|
| |
| |
|
|
KINS-H* Series 의 구성 |
| |
|
| |
 |
* Metallic Core
- SUS316L |
* Insulating Material
- GRE NEMA G-11 |
* Sealing Material
- PTFE |
 |
* Metallic Core
- SUS316L |
* Insulating Material
- GRE NEMA G-11 |
* Sealing Material
- Graphite |
 |
* Metallic Core
- SUS316L |
* Insulating Material
- GRE NEMA G-11 |
* Sealing Material
- Hollow Metal O-Ring |
 |
* Metallic Core
- SUS316L |
* Insulating Material
- GRE NEMA G-11 |
* Sealing Material
- Spiral Wound Gasket |
 |
* Insulating Material
- GRE NEMA G-11
- Cotton Cloth Phenolic |
|
|
|
|
|
| |
|
| |
|
|
Insulation Kit의 적용 |
| |
|
| |
- 전기적 보호가 필요한 Flange의 절연
- 서로 다른 Material를 사용하여 접촉부식(Galvanic Corrosion)을 방지하기 위한 절연
- 서로 다른 Type Flange의 사용 시 절연( RTJ to RF Flanges )
- Insulating Sleeve와 Washer의 경우 특수 재질을 사용한 Flange에 일반적인Bolt/Nut(A193 Gr.B7 / A194 Gr.2H)를
사용하는 경우 Flange의 부식 방지를 위해사용되기도 한다. |
| |
|
| |
Ex.> Flange : Inconel 625
Gasket : Inconel를 사용한 Spiral Wound Gasket
Bolt/Nut : A193 Gr.B7 / A194 Gr.2H
Insulating Sleeve : GRE NEMA G-11
Insulating Washer : GRE NEMA G-11
Metal Washer : C/S |
|
| |
|
| |
|
|
Insulation Kit의 구성 |
| |
|
| |
1. Gasket |
| |
1) Core Material
|
| |
각각의 Gasket에 적용되는 Core는 기본적으로 Stainless Steel , Epoxy 및 Phenolic을 사용하며,
주문자에 의한 특별한 요구 시 특수 자재의 제작도 가능하다. |
| |
| |
2) Physical Properties of Laminate Material & Insulation Gasket |
ASTM |
Test Method |
Unit |
Epoxy Glass
NEMA G-10 |
Epoxy Glass
NEMA G-11 |
Phenolic |
D149 |
Dielectric Strength |
Volts/mm |
550 |
550 |
500 |
D695 |
Compressive Strength |
N/mm2 |
345 |
345 |
172 |
D570 |
Water Absorption |
% |
0.1 |
0.1 |
1.6 |
D257 |
Insulation Resistance |
M Ω |
2 x 105 |
2 x 105 |
4 x 104 |
D638 |
Tensile Strength |
N/mm2 |
310 |
350 |
138 |
D785 |
Hardness RockWell -"M" |
- |
115 |
115 |
85 |
D256 |
IZOD Impact Strength |
J/m |
747 |
800 |
64 |
Temperature Range |
℃ |
Cryogenic ~ 138 |
Cryogenic ~ 176 |
-30 ~ 100 |
|
|
| |
| |
3) Seal Material
|
|
CR ( Neoprene ) : - 40 ~ 120℃ |
|
| |
- 오존과 실외 환경에 있어 NR, SBR보다 더 좋은 내력을 가지며, 석유류(petrol), 광물류(mineral oils),
탄화수소(hydrocarbons)에 다소간 저항력이 있음 |
| |
|
|
|
Nitrile Rubber ( NBR ) : - 40 ~ 120℃ |
|
| |
- 광물류(Mineral oils), 방향족 지방성 탄화수소(Aromatic and Aliphatic Hydrocarbons)과 Alcohol에
좋은 저항력을 가짐 |
| |
|
|
|
Ethylene Propylene Rubber ( EPDM ) : - 50 ~ 150℃ |
|
| |
- EPDM은 좋은 기계적 특성을 가지며, 노화에 따른 성질변화가 적고, 오존 산소 수증기 및 물 등 실외환경
에서 좋은 저항력을 가지지만, 석유류에서의 사용은 적당하지 않음 |
| |
|
|
|
FKM ( Viton ) : - 40 ~ 250℃ |
|
| |
- 우수한 내화학성을 가지며, 비교적 고온 및 방향족 탄화수소계 에서도 좋은 저항력을 가짐 |
| |
|
|
|
PTFE |
|
| |
- PTFE단독으로 적용 하며, Flange 하중 및 Bolt Torque 에 대한 반발탄성을 이용한 Spring-Energized
Seal 형태로도 적용이 가능함 |
| |
|
|
|
| |
|
| |
|
| |

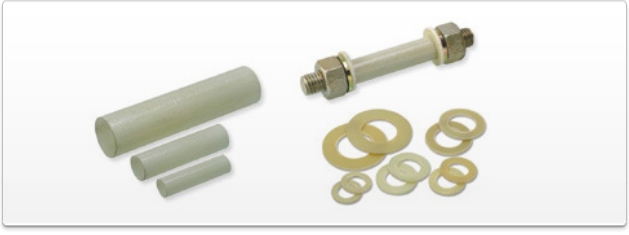

2. Insulating Sleeve |
| |
Insulation Kit에 적용되는 Sleeve는 아래에 명기된 Material로 제작 가능하다.
제품의 Thickness는 0.8~1.0mm로 제작이 되며, Gasket이 적용되는 Flange의 Bolt에 따라서 ID 및 OD가 결정된다. |
| |
|
Epoxy Glass NEMA G-11 |
|
Epoxy Glass NEMA G-10 |
|
Phenolic |
|
PTFE |
|
PE |
|
| |
|
| |
3. Insulating Washers |
| |
Insulation Kit에 적용되는 Insulating Washer는 아래에 명기된 Material로 제작 가능하다.
제품의 Thickness는 3.0mm로 제작이 되며, Gasket이 적용되는 Flange의 Bolt에 따라서 ID 및 OD가 결정된다. |
| |
|
Epoxy Glass NEMA G-11 |
|
Epoxy Glass NEMA G-10 |
|
Phenolic |
|
PTFE |
|
| |
|
| |
|
| |
4. Metal Washer |
| |
제품의 Thickness는 3.0mm로 제작이 되며, Gasket이 적용되는 Flange의 Bolt에 따라서 ID 및 OD가 결정된다. |
| |
|
ASTM F436 : Standard Specification for Hardness Steel Washers |
| |
Hardness 및 도금은 ASTM F436에 기준하여 제작되며, Thickness 및 OD / ID는 당사에서 규정한 제품
치수로 제작된다. |
|
| |
|
| |
|
| |
5. Bolt / Nut |
| |
|
A193 Gr.B7 / A194 Gr.2H
|
| |
Note. 주문자의 요구에 따라 특수 재질을 이용하여 제작 가능하다. |
|
| |
|
| |
 |
|
|
|
|
| |
|
