Spiral Wound Gasket |
|
| |
 |
 |
 |
Spiral Wound Gasket은 매우 신뢰성이 높은 Gasket으로서 저압라인
에서 고온 고압까지 광범위한 분야에 사용되고 있다.
Spiral Wound Gasket는 고온 고압용으로서 합리적으로 설계된 가장
이상적인 Semi-metallic gasket으로 그 구조는 W자형 단면으로 금속성 박판(Hoop)과 비금속 재료(Filler)를 겹쳐 나선형으로 감아 Spot
용접으로 견고하게 고정한 형태이다.
내열, 내압성과 온도변화에 대하여 우수한 성능을 가지고 있어 원자력발전, 일반 석유정제, 석유화학까지 폭 넓게 사용되고 있다. |
|
| |
|
| |
|
 |

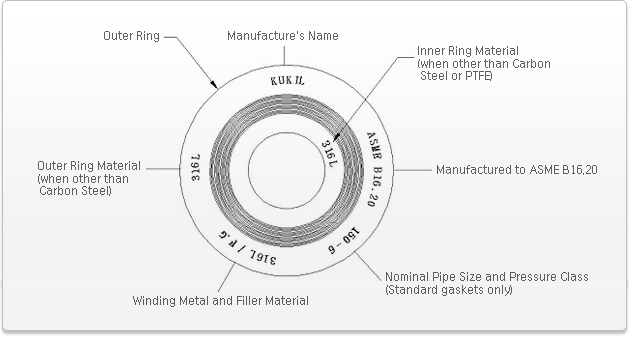

ASME B16.20 규격에 따른 식별표시 방법 |
| |
|
| |
 |
|
| |
|
| |
|
|
KUKIL INNTOT SPIRAL WOUND GASKET TYPE |
| |
|
| |
|
|
| |
|
| |
|
|
Spiral Wound Gasket Color Coding 및 Max. Temperature |
| |
|
< Hoop Material > |
| |
| |
Material |
Abbreviation |
Max. Temperature [ ℃ ] |
Color Code - ASME B16.20 |
Carbon Steel |
CRS |
540 |
Silver (은색) |
304 SS |
304 |
760 |
Yellow (노랑색) |
316 L SS |
316 L |
760 |
Green (녹색) |
347 SS |
347 |
925 |
Blue (파란색) |
321 SS |
321 |
760 |
Turquoise (옥색 혹은 하늘색) |
Ni-Cu
Monel 400
Grade 400 |
?
Mon |
820 |
Orange (오렌지색) |
Nickel 200 |
Ni |
760 |
Red (붉은색) |
Titanium |
Ti |
1,090 |
Purple (자주색) |
20 Cb-3 Alloy |
A-20 |
760 |
Black (검은색) |
Ni-Mo
Hastelloy B
Grade B2 |
HAST B |
1,090 |
Brown (갈색) |
Ni-Mo-Cr
Hastelloy C
Grade C-276 |
HAST C |
1,090 |
Beige (베이지색) |
Ni-Cr-Fe
Inconel 600
Grade 600 |
INC 600 |
1,090 |
Gold (금색) |
Ni-Cr-Fe-Ti
Inconel X-750
Grade X-750 |
INX |
1,090 |
No Color (색상없음) |
Ni-Fe-Cr
Incoloy 800
Grade 800 |
IN 800 |
870 |
White (흰색) |
|
| |
|
| |
< Filler Material
> |
| |
|
| |
Material |
Abbreviation |
Max. Temperature [ ℃ ] |
Color Code - ASME B16.20 |
Non-Asbestos |
N.A |
250 |
No Stripe (띠 없음) |
Polytetrafluoroethylene |
PTFE |
250 |
White Stripe (흰색 띠) |
Mica-Graphite |
M.G |
1,000 |
Pink Stripe (분홍 띠) |
Flexible-Graphite |
F.G. |
650 |
Gray Stripe (회색 띠) |
Ceramic |
CER |
1,100 |
Light Green Stripe (연두색 띠) |
|
|
| |
|
| |
|
|
Tolerances |
| |
|
| |
 |
Gasket |
Compressed
Thickness |
Ring(s)Inner & Outer |
KUKILNO. |
Thickness |
Tolerances |
A |
3.2 |
± 0.13 |
2.3 ~ 2.5 |
2.0 |
B |
4.5 |
± 0.13 |
3.2 ~ 3.4 |
3.0 |
C |
6.4 |
± 0.13 |
4.6 ~ 5.1 |
4.0 |
D |
7.2 |
± 0.13 |
5.1 ~ 5.6 |
5.0 |
|
|
| |
|
| |
|
ASME B16.20 |
Tolerances
[ mm ] |
ANSI B16.5 |
ANSI B16.47-A |
ANSI B16.47-B |
D1 |
1/2" ~ 3"
4" ~ 24"
- |
-
-
26" ~ 60" |
-
-
26" ~ 60" |
± 0.8
± 1.5
± 3.0 |
D2 |
1/2" ~ 8"
10" ~ 24"
-
- |
-
-
26" ~ 34"
36" ~ 60" |
-
-
26" ~ 34"
36" ~ 60" |
± 0.4
± 0.8
± 0.8
± 1.3 |
D3 |
1/2" ~ 8"
10" ~ 24"
- |
-
-
26" ~ 60" |
-
-
26" ~ 60" |
± 0.8
+ 1.5 / - 0.8
± 1.5 |
D4 |
1/2" ~ 24"
- |
-
26" ~ 60" |
-
26" ~ 60" |
± 0.8
± 0.8 |
|
|
| |
|
|
|
| |
|
