Hollow Metallic O-Ring은 낮은 체결압력으로 작은 공간에서도 사용할 수 있는 고압용 Gasket이다. 종류는 표준형과 밸런스형의 2종류가 있고 특수한 것으로는 Tube 내에 Spring Core를 삽입하여 장착 시 압축력을 증가 시키고, 사용 시 복원률을 증가시켜 보다 더 안정적으로 사용 가능한 제품이 있다. Flange 면과의 순응도를 높이기 위해 PTFE 코팅이나, 금, 은, 니켈 도금을 하는 경우도 있다. 용도는 진공용기부터 초고압 용기까지 광범위한 기기 장치류에 사용 된다.
K/#
2000
2001
2002
2003
TYPE
PLAIN TYPE HOLLOWMETALLIC O-RING
PRESSURE COMPENSATEMETALLIC O-RING
PRESSURE FILLEDMETALLIC O-RING
CORE INSERTMETALLIC O-RING

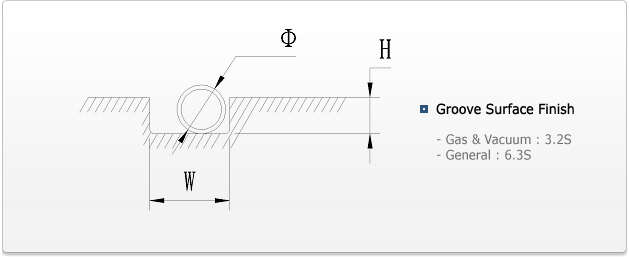

SECTION
Φ
Outside Dia. Metal O-Ring
Depth of Groove “ H "
Width of Groove " W "
1.6
15 ~ 50
1.20
±0.05
2.1
2.4
40 ~ 200
1.80
3.3
3.2
65 ~ 700
2.60
4.2
4.8
500 ~ 1,200
3.75
6.2
6.4
1,000 ~ 1,500
5.00
8.5
